| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | YIGAN |
| Certificación: | CE |
| Número de modelo: | KJG |
| Cantidad de orden mínima: | 1 sistema |
| Precio: | negotiation |
| Detalles de empaquetado: | Embalado en película en primer lugar, y después reforzado con la caja de madera para el embalaje ext |
| Tiempo de entrega: | 20 días laborables después de recibieron su pago |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 20sets |
| Nombre de producto: | santifique el secador de la paleta/el equipo de sequía industrial | Uso: | Tratamiento de aguas residuales |
|---|---|---|---|
| Modo de la calefacción: | Chaqueta | Recurso de calefacción: | vapor, aceite |
| Tipo de trabajo: | Continuo | Característica: | santifique |
| Resaltar: | Estufa industrial,Secador de tambor rotatorio |
||

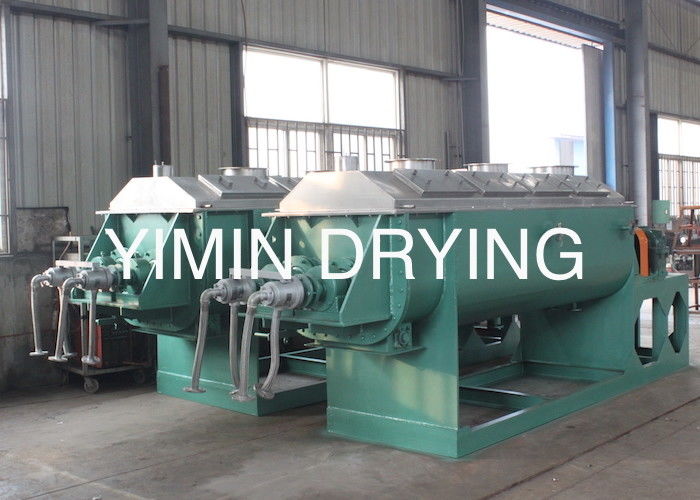

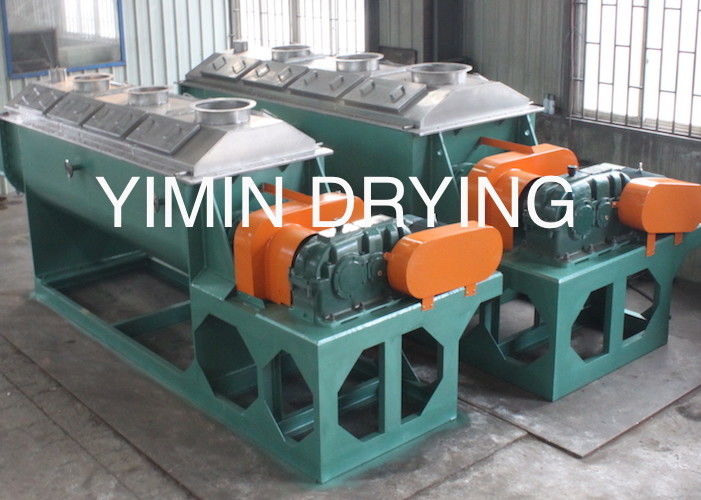

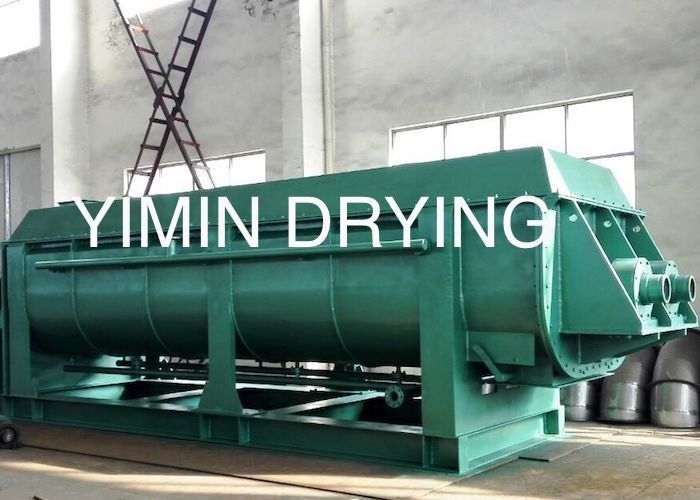

Las series de KJG santifican el secador de la paleta de la cuchilla para el tratamiento de aguas residuales
Serie rotatoria del secador KJG de la paleta del hueco industrial del equipo de sequía del tratamiento de aguas residuales
DESCRIPCIÓN
Los ejes contrarrotatorios duales con las paletas acuncadas intermeshing únicas del hueco producen la mezcla íntima, optimizan la transferencia de calor, y proporcionan una característica autolimpiador. Un área de transferencia de calor grande al ratio del volumen es alcanzada por el uso de las paletas huecos y de un buque vestido, a través de los cuales los flujos medios de calefacción. El resultado es una máquina eficiente, compacta con menos requisitos de espacio y un coste más bajo de la instalación.
CARACTERÍSTICAS
Coste de operación bajo
- Fácil actuar
- Requiere la atención mínima
- Los instrumentos simples supervisan el proceso
- Eficacia alta
- Volumen bajo del gas de escape
Parámetros técnicos
| Modelo | JYG3 | JYG9 | JYG13 | JYG18 | JYG29 | JYG41 | JYG52 | JYG68 | JYG81 | JYG95 | JYG110 |
| Área del calor (m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| volumen eficaz (m3) | 0,06 | 0,32 | 0,59 | 1,09 | 1,85 | 2,8 | 3,96 | 5,21 | 6,43 | 8,07 | 9,46 |
| Gama de velocidad (rmp) | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| poder (kilovatios) | 2,2 | 4 | 5,5 | 7,5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| widethA (milímetros) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | 1828 | 2032 | 2210 |
| WidethB total (milímetros) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| lengthC (milímetros) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| LengthD total (milímetros) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| DistanceE de Inport-outport (milímetros) | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| HeightF del centro (milímetros) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| Altura total H (milímetros) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
Coste de mantenimiento bajo
- Diseñado para el alto esfuerzo de torsión y la velocidad de funcionamiento baja
- Diseño durable simple para el mantenimiento fácil y bajo
- Ningunas piezas internas a ajustar o a mantener
- Ningún contacto metal sobre metal
- Los ejes, los transportes del bloque de almohada, y los componentes impulsores se diseñan para la larga vida bajo condiciones adversas, asegurando integridad mecánica a largo plazo
- El marco robusto apoya los transportes partidos del bloque de almohada
- cajas de relleno Grasa-purgadas. Los diseños alternos del sello están disponibles
Coste bajo de la instalación
- Diseñado con la estructura compacta
- Pequeño sistema de gas de escape
- El retiro vertical del eje reduce el construir de requisitos del tamaño
PRINCIPIO DE FUNCIONAMIENTO
Las series de KJG santifican el secador de la paleta de la cuchilla para el tratamiento de aguas residuales tienen una pared del metal que separe la masa del proceso de la fuente de calor (vapor o aceite caliente). Se obtiene la alta eficacia termal porque el calor del medio termal entra directamente el Massachusetts del proceso. Pues el material entra en el contacto con el directo y los mezcladores calentados, la masa de proceso se calienta vía la conducción. Con un secador aislado, se pierde el calor muy pequeño. Para evaporar 1kg del agua requiere solamente sobre 1.2kg del vapor para los materiales de la mezcla. El gas de escape es mínimo y en una baja temperatura. Por lo tanto, el volumen de gas no condensable del secador, que pudo requerir el tratamiento, es mínimo.

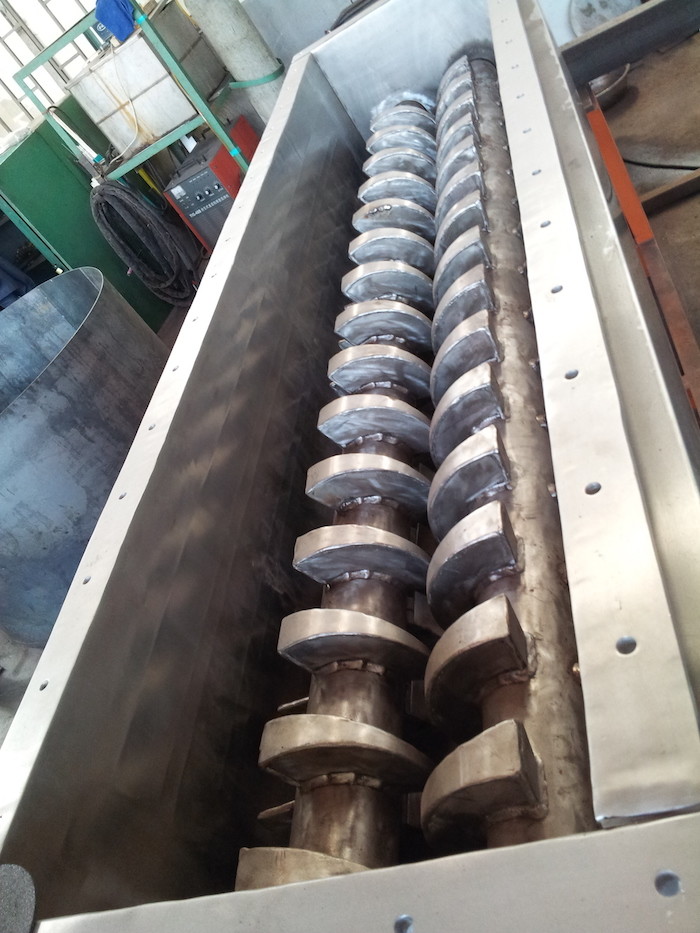

Las series de KJG santifican el secador de la paleta de la cuchilla para el tratamiento de aguas residuales son un dispositivo indirecto de la transferencia de calor que utiliza un alto nivel de agitación mecánica para aumentar el contacto con el producto que es secado. Las tarifas de evaporación por el pie cuadrado de superficie de la transferencia de calor se maximizan con las paletas autolimpiadores y el efecto de mezcla. El movimiento del material de proceso entre las superficies de inclinación de las paletas acuncadas rotatorias genera las fuerzas de corte, que limpian las superficies de la paleta y maximizan conductividad. Los ejes de rotación del contador mueven el material lejos de las paredes, limpiando las paredes mediante la etiqueta en cada paleta. Esto da lugar a tarifas de transferencia de calor más altas que disco o solos diseños del eje.
Las paletas acuncadas, y el intermeshing de los mezcladores duales, crean un efecto de mezcla localizado alrededor de la paleta. Esto permite que partículas más individuales en la cama sean expuestas directamente a la superficie de la transferencia de calor, de tal modo aumentando la tarifa de transferencia de calor, permitiendo el uso de un equipo más pequeño.
FUENTES de CALOR (temperatura en 180el℃ -℃ 250)
Calefacción por el vapor
El vapor entra en el eje hueco a través de una junta rotatoria y se distribuye uniformemente a todas las paletas. El condensado se quita con cada revolución.
Calefacción por el aceite caliente (líquido termal)
El aceite caliente (líquido termal) entra en y sale el eje hueco a través de una junta rotatoria. Presión de las fuerzas de la bomba de la fuente líquidas a través de las paletas huecos.
