| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | YIGAN |
| Certificación: | CE |
| Número de modelo: | XF |
| Cantidad de orden mínima: | 1 sistema |
| Precio: | negotiation |
| Detalles de empaquetado: | Embalado en película en primer lugar, y después reforzado con la caja de madera para el embalaje ext |
| Tiempo de entrega: | 20 días laborables después de recibieron su pago |
| Capacidad de la fuente: | 10 sistemas por mes |
| Nombre de producto: | sequedad de fluidificación de la cama | una forma más seca: | Horizontal |
|---|---|---|---|
| Tipo de sequía: | de alta calidad | Material: | gránulos, polvo |

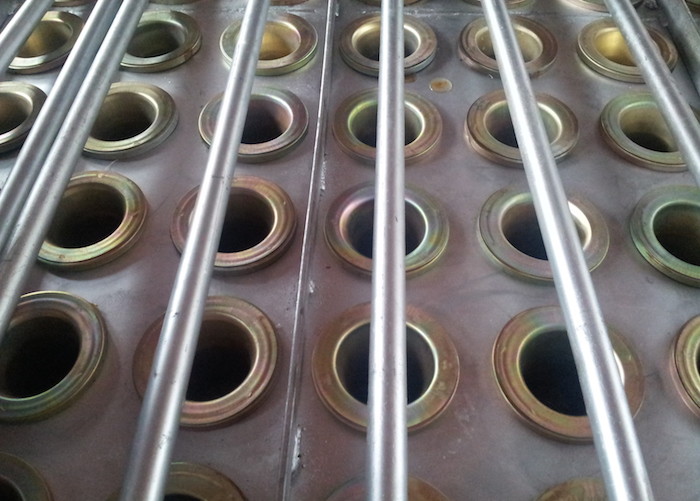

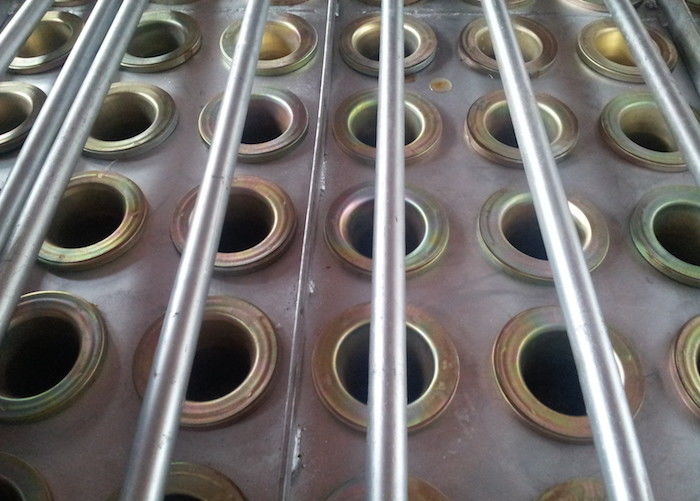

| tipo de la polvoreda: | filtro de bolso, ciclón | Uso: | WDG |
| Resaltar: | equipo de sequía del polvo,equipo de la cama flúida,powder Pharmaceutical Fluid Bed Dryer |
||

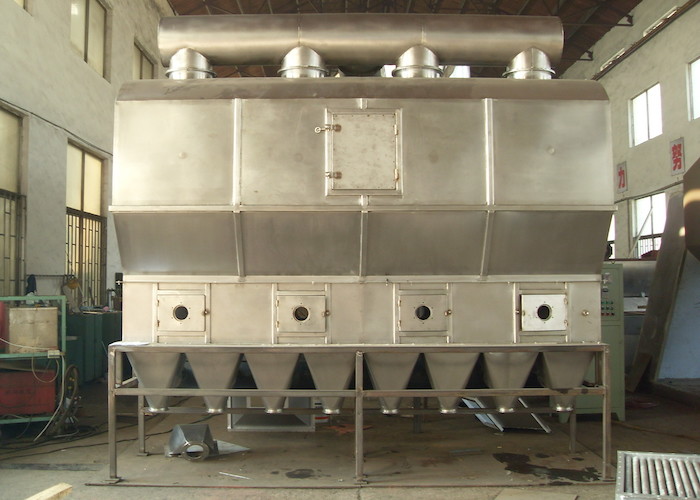

tipo horizontal de alta calidad sequedad de fluidificación de la cama para la línea de WDG
Descripción

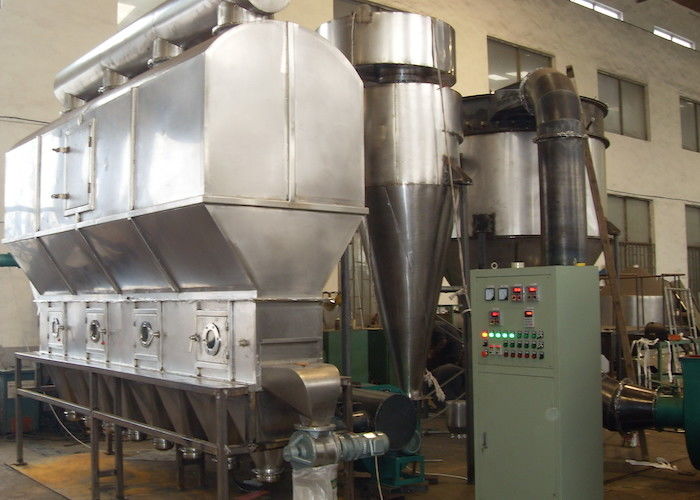

el tipo horizontal de alta calidad sequedad de fluidificación de la cama para la línea de WDG también se llama la cama flúida. Con la operación y la mejora durante 30 años, tiene juego a la parte activa en los campos de farmacéutico, químicos, producto alimenticio, gana y así sucesivamente industrias. Consiste en el filtro de aire, cama flúida, separador ciclónico, colector de polvo, fan centrífuga de alta velocidad, gabinete de control y así sucesivamente. Debido a la diferencia de la propiedad de la materia prima, es necesario equipar el removedor del polvo de acuerdo con necesidades prácticas. Puede seleccionar el separador ciclónico y el colector de polvo ambos o uno de ellos. El separador ciclónico puede ser seleccionado generalmente si la materia prima es más grande y el colector de polvo puede ser seleccionado si la materia prima es luz. Por otra parte, hay dispositivo de alimentación neumático para su selección. Hay dos clases de operación para este tipo de la máquina, continuo e intermitente.
flujo del bosquejo para el flujo del bosquejo del modelo A para el flujo del bosquejo del modelo B (tipo interno del bolso) para el modelo C

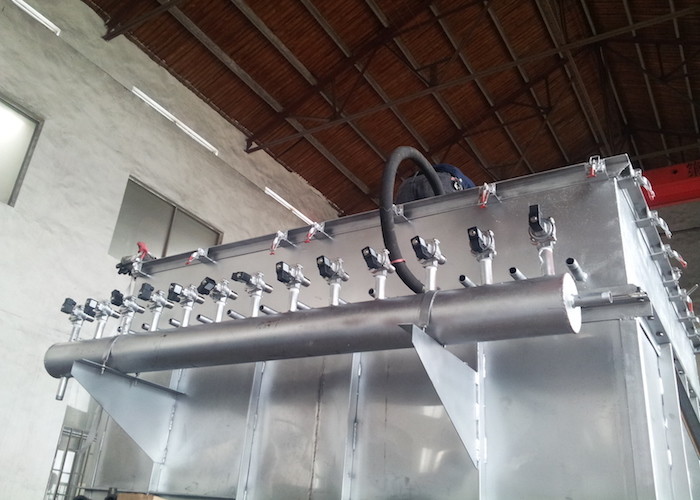

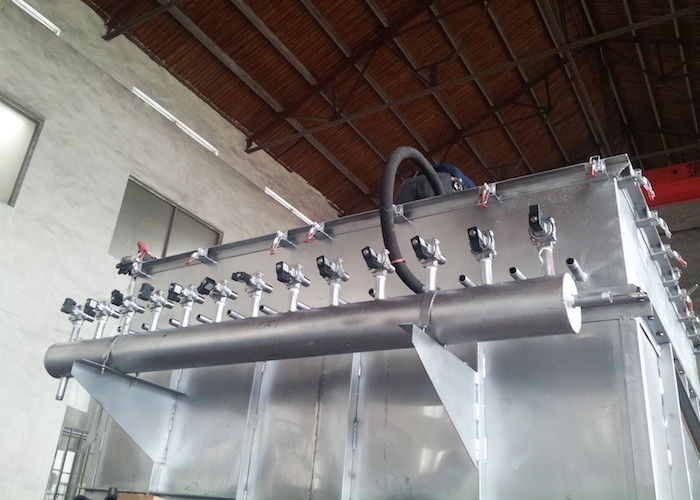

(manul del filtro de bolso A, pluse de B)
Uso
El proceso de sequía de medicinas, materia prima química, producto alimenticio, grano que procesa, alimenta y así sucesivamente. Por ejemplo, medicina cruda, tableta, medicina china, producto alimenticio de la protección sanitaria, bebidas, alimentación, resina, ácido cítrico y otros polvos. El diámetro conveniente de la materia prima es normalmente 0.1-0.6m m. El diámetro más aplicable de la materia prima será 0.5-3m m.
Principio de funcionamiento
El aire limpio y caliente entra en la cama flúida a través del distribuidor de la placa de la válvula. El material mojado es alimentado desde las formas del alimentador el estado flúido por el aire caliente. Debido al contacto ancho entre el aire caliente y las materias primas, la época de la sequedad es corta. Si el uso de tipo continuo, el material entra de delante de la cama, fluidificada en la cama por varios minutos, y flota otro lado de la cama. El machine trabaja en la presión negativa.
Parámetros técnicos
| Modelo | XF0.25-1 (XF10) | XF0.25-2 (XF20) | XF0.25-3 (XF30) | XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
| Área de la capa de la cama (m2) | 0,25 | 0,5 | 1,0 | 1,5 | 0,6 | 1,2 | 1,8 | 2,4 | 3,0 | 1,6 | 2,4 |
| Capacidad de sequía (kgh2o/h) | 10-15 | 20-25 | 30-45 | 52-75 | -30 | 42-60 | 63-90 | 84-120 | 105-150 | 56-80 | 84-120 |
| Poder de la fan (kilovatios) | 5,5 | 7,5 | 15 | 22 | 7,5 | 15 | 22 | 30 | 30 | 30 | 37 |
| Temperatura del aire en (℃) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| Tem. de la materia prima (℃) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
Dimensiones totales (marco principal) L×W×H (m) |
1×0.6×3.35 | 2×0.6×3.35 | 4×0.6×3.35 | 6×0.6×3.35 | 2×0.70×3.4 | 4×0.7×3.4 | 6×0.7×3.4 | 8×0.7×3.4 |
10×0.7×3.4 |
4×1×3.58 |
6×1×3.58 |
| Área ocupada (m2) | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
| Modelo |
XF0.5-4 (XF50) |
XF0.5-6 | XF0.5-8 | XF0.5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
| Área de la capa de la cama (m2) | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 |
| Capacidad de sequía (kgh2o/h) | 70-100 | 105-150 | 140-200 | 175-250 | 210-300 | 245-350 | 280-400 | 315-450 |
| Poder de la fan (kilovatios) | 30 | 44 | 60 | 90 | 111 | 148 | 169 | 197 |
| Temperatura del aire en (℃) | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
| Tem. de la materia prima (℃) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
Dimensiones totales (marco principal) L×W×H (m) |
4×1.2×4.1 | 6×1.2×4.1 | 8×1.2×4.1 | 10×1.2×4.1 | 12×1.2×4.1 |
12×1.2×4.1 |
16×1.2×4.1 |
18×1.2×4.1 |
| Área ocupada (m2) | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
NOTA: La capacidad de sequía se mide en base del primario y los contenidos de agua finales del 20% y el 5% respectivamente de la temperatura de sequía de la toma del cristal y de aire del ciruelo en la capacidad de 130 ℃.drying para el otro material serán basados en la condición de secado práctica.
